商砼站专用低压螺杆空压机
专业低压水泥输送工况设计螺杆主机，直接输出合适压力的低压压缩空气，比较小的能耗获得最佳的排气量。转子间隙及主机均经过专业精密设计，不只是改变排气源口，所有设计均满足水泥输送行业低压大排量的用气要求。如加大的进排气口，加大的轴承座等。
专业低压水泥输送工况设计螺杆主机，直接输出合适压力的低压压缩空气，比较小的能耗获得最佳的排气量。转子间隙及主机均经过专业精密设计，不只是改变排气源口，所有设计均满足水泥输送行业低压大排量的用气要求。如加大的进排气口，加大的轴承座等。

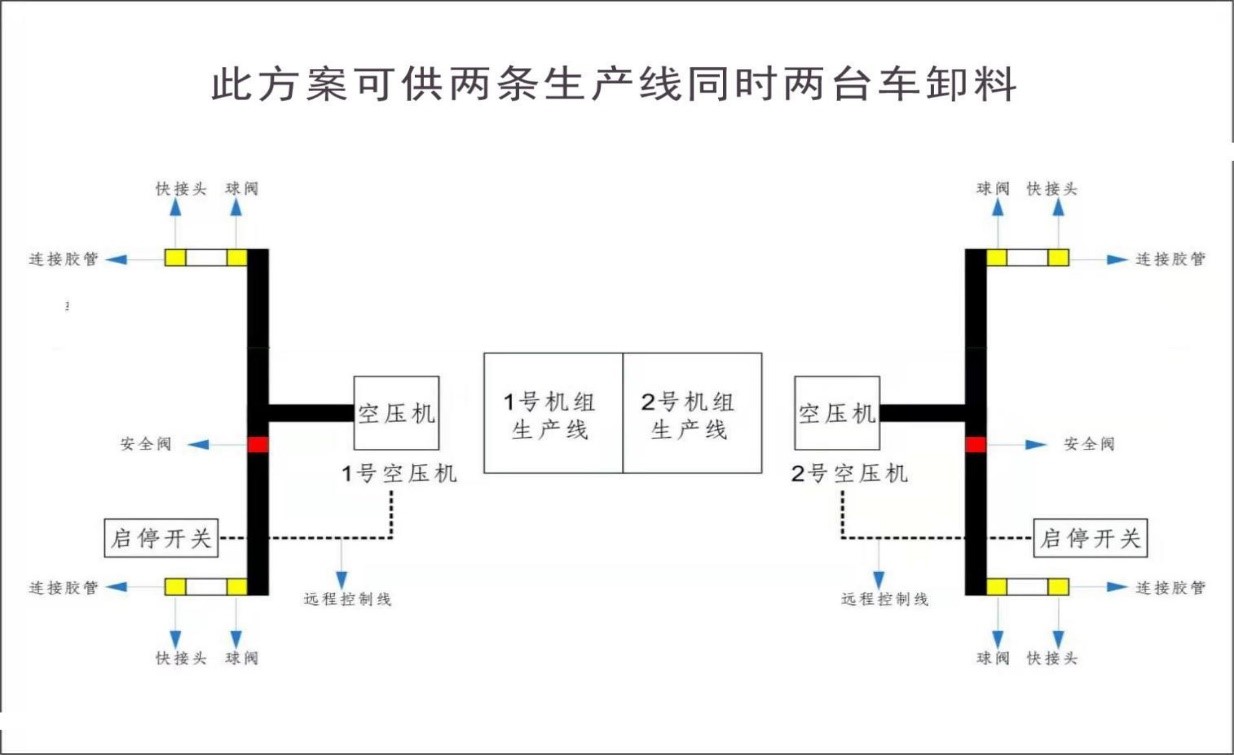

1、示意图如下
2、低压粉料输送系统方案简述
假如目前有3条生产线12个仓，3台空压机设计，可最多5台车卸料。每条线支持2台车同时打料。因气流，水流都是一样往低压处流动。
采用三台空压机气源管路串联，最多可供5台车同时打料。可以安装多个气源口当1号线气源口有送料车辆开始打料时候，1号空压机启动，当第2台车进厂准备打料时候，2号线空压机启动，第三台车进厂准备打料，因为有两台空压机正在启动使用，可直接接气源打料，不用启动空压机，建议每条生产线有一台空压机供一台送料车打料。当超过3台车，第4台车需要再打料时候，3台空压机必须全部开启打料。
有人可能会问，用一台大功率、大出气量的空压机来供5台车打料，但是您没有考虑到同时卸料不可能老是同时有五台车卸料，假如这一个时间段就只有一台车卸料怎么办？大功率大排气量空压机一台车卸料的话进气流量大于出料用气量，造成气压过高，粉料罐车会有爆炸风险，且一台车卸料时大功率大排气量空压机耗电能耗太大能源浪费，还有就是1台空压机2台车使用必须要安装储气罐气体分流。安装2立方以上储气罐需要每年年检，安装储气罐后我们机器也会有少量冷凝水！
故单台车1台机器卸料是最佳方案！
1、 噪音低
有效的消除砼站生产场地内最大的噪音源《柴油机和摆式空压机》，使环保站的噪音排放符合国家标准70分贝以下，为砼站及邻居营造安静的办公作业环境。
2、 质量稳定可靠
属于新型生产设备淘汰落后生产设备，采用特制低压螺杆主机，降低能耗费用。可连续24小时运行，设计使用寿命30年。无易损件，更耐用，更适合于搅拌站的特殊工况和环境。
3、 排出空气完全除水
为高温型建材专用螺杆机，全无水，无需储气罐和冷干机。而常规螺杆机为常温型，有少量冷凝水。
4、 高效环保节能
系统采用电能取代油耗，提升输送效率30%以上，实测吹灰能力1.2吨/分，大大降低了输送成本，真正实现高效、环保、节能。
5、 行业专用设计
钧科空压机是完全针对搅拌站研发的建材专用低压螺杆空压机，超大油分系统，超大冷却系统，无易损件，更耐用，更适合于搅拌站的特殊工况和环境。
1、更节能与传统空压机相比，低压空压机直接输出所需要的压力，避免了压缩过程的能力损失，泄露更少，更节能是低压行业首选。运转更可靠整体系统在低压环境下运作，零部件受力更小，热负荷低。使压缩机更稳定可靠，寿命更长久。可连续24小时运转，排气口无水等特点。
2、特质机头特点如下;
专业低压水泥输送工况设计螺杆主机，直接输出合适压力的低压压缩空气，比较小的能耗获得最佳的排气量。转子间隙及主机均经过专业精密设计，不只是改变排气源口，所有设计均满足水泥输送行业低压大排量的用气要求。如加大的进排气口，加大的轴承座等。
3、高效空滤，油气分离系统
大颗粒的尘埃经旋风气流初过滤，不会吸附在滤芯表面造成堵塞。特殊进风口风道设计提高进气效率。加大的油气分离器设计，使油气分离面积更大。同时达到更好的过滤效果。减少了油气分离过程产生的压降，跑油等问题。
4、散热系统
加大的散热系统，比一般空压机大1.5倍，独立的侧面散热器设计，专为搅拌站筒仓上面掉落水泥设计，更好的解决了一般机器堵扇热器，高温等一些疑难散热问题。
Compressor Performance* 空压机性能 | |
Full Load Pressure – Mpa排气压力 | 0.25 |
Maximum Operating Pressure - MPa 最大工作压力 | 0.3 |
Minimum Operating Pressure – Mpa 最小工作压力 | 0 |
Capacity at Full Load Pressure - m3/min 容积流量 | 10 |
Power at Full Load Pressure –Shaft kW 轴功率 | 37 |
Displacement at Operating Speed - m3/min | |
Normal Discharge Temperature - oC排气温度 | 82~91 |
Maximum Ambient Temp. -oC环境温度 | 45 |
Electrical Data (Typical) | 380V |
Motor Power kW 电机功率 | 37 |
Motor Nominal Efficiency电机效率 | 92% |
Nominal rpm电机转速 | 2950 |
Frame Size (TEFC)机座号 | YE2-200L3-2 |
Service Factor服务系数 | 1.15 |
Cooling Data | |
Fluid Flow – L/min油流量 | 55 |
Heat Rejection – Fluid Clr.BTU/min热负荷 | 2408 |
Air Cooled Coolings | |
Fan Motor – kW风扇功率 | 1.2 |
Fan Motor Speed – rpm风机转速 | 1450 |
Fan Air Flow - m3/min风量 | 152 |
Maximum Allowable Static Backpressure-Pa静压 | 130 |
Fluid and Fluid/Air Receiver | |
Fluid Fill Capacity – Liter润滑油储量 | 38 |
Reservoir Fluid Capacity–Liter油气分离器油容量 | 33 |
Typical Fluid Carryover – PPM含油量 | 1-3 |
Receiver Volume – Liter油气分离器容量 | 88 |
Rated Pressure – MPa油气分离器耐压 | 1.45 |
Dimensions & Weights | |
Length – mm长 | 1850 |
Width – mm宽 | 850 |
Height – mm高 | 1250 |
Weight - kg - Water-cooled重量 | 850 |
Discharge Connection排气接口尺寸 | Rp1 1/2 |
dBA Ratings at 1 Meter (Typical) | |
Air – cooled | 70 |
Filter Rating | |
Inlet Air | 99.9% Eff. Per SAE J726C |
Main Lubricant Flow | Beta3=2,Beta 23=75 PerISO 4572 |
Capacity per GB3853 (Annex C to ISO 1217 ) | |
技术参数要求承诺如下：
1、具备控制场地噪音排放≤70分贝； （可以满足）
2、空压机选用螺杆低压机，设计需响应搅拌站高粉尘污染等实际工况需求，达到整机质保1年及以上； （可以整机质保1年）
3、控制系统具备手自动切换功能； （可以）
4、单套系统物料输送効率不低于60吨/小时； （可以满足）
5、物料输送用电成本不高于0.7元/吨； （可以）
6、系统有防止吹灰压力过高保护功能； （有）
8、料位仪高位报警连接压缩机停机防打冒系统；（可以）
9、压缩机出气无水； （保证压缩空气无水）
整机系统质保1年，压缩机机头质保18个月，配套附件质保1年
为了使客户购买的产品能创造更高的效益，我司郑重承诺如下：
1、凡购我公司产品，一年内质量实行“三包”，提供免费安装调试、操作机手培训、上门维修服务。
2、定期进行客户回访，免费检查设备运行情况，指导客户维护保养；
3、免费上门提供技术服务，且给予客户相关人员进行免费操作培训；
4、完善服务网络，24小时全天候服务热线，在接到售后电话后一小时之内给予有效回复。
5、方便、快捷的备件供应，同时提供设备终身维修服务，解除客户的后顾之忧，保修期满后按成本价收费，48小时内配件运达到工地。
