散装物料智能输送系统 建材专用低压螺杆压缩机
本方案为2条生产线2台空压机设计。可以满足2台车同时卸料。因气流，水流都是一样往低压处流动。故采取并联并不合适。举例说明;如2台车来卸料，1号已打10分钟，压力为0.2公斤，2号车来接管，开始打料压力为0公斤，故气流会全部灌入到2号车内。10分钟后压力持平到0.2公斤，1号车有堵管风险。故采用单台空压机输送单台槽罐车为最佳。
一、本系统优势：
1、有效的消除砼站生产场地内最大的噪音源《柴油机和摆式空压机》，使环保站的噪音排放符合国家标准70分贝以下，为砼站及邻居营造安静的办公作业环境。
2、属于新型生产设备淘汰落后生产设备，采用特制低压螺杆主机，降低能耗费用。
3、为高温型建材专用螺杆机，全无水，无需储气罐和冷干机。而常规螺杆机为常温型，有少量冷凝水。
4、高效环保节能，系统采用电能取代油耗，提升输送效率30%以上，大大降低了输送成本，真正实现高效、环保、节能。
5、空压机是完全针对搅拌站研发的建材专用低压螺杆空压机，超大油分系统，超大冷却系统，无易损件，更耐用，更适合于搅拌站的特殊工况和环境。
6、低压智能输送采用安全防护系统，仓顶采集利用无线传感另加安全上料终端，能达到更可靠，更安全。当系统出现满仓，超压，给出信号进行自动停机释放压力，避免因超压、满仓引发的爆管、爆仓、爆除尘器等安全事故。
二、机器特点如下：
1、更节能与传统空压机相比，低压空压机直接输出所需要的压力，避免了压缩过程的能力损失，泄露更少，更节能是压行业首选。运转更可靠整体系统在低压环境下运作，零部件受力更小，热负荷低。使压缩机更稳定可靠，寿命更长久。可连续24小时运转，排气口无水等特点。
2、特质机头特点如下;
专业低压水泥输送工况设计螺杆主机，直接输出合适压力的低压压缩空气，比较小的能耗获得最佳的排气量。转子间隙及主机均经过专业精密设计，不只是改变排气源口，所有设计均满足水泥输送行业低压大排量的用气要求。如加大的进排气口，加大的轴承座等。
三、本方案主要技术参数：
Compressor Performance* 空压机性能 | |
Full Load Pressure – Mpa排气压力 | 0.25 |
Maximum Operating Pressure - MPa 最大工作压力 | 0.3 |
Minimum Operating Pressure – Mpa 最小工作压力 | 0 |
Capacity at Full Load Pressure - m3/min 容积流量 | 10 |
Power at Full Load Pressure –Shaft kW 轴功率 | 37 |
Displacement at Operating Speed - m3/min | |
Normal Discharge Temperature - oC排气温度 | 82~91 |
Maximum Ambient Temp. -oC环境温度 | 45 |
Electrical Data (Typical) | 380V |
Motor Power kW 电机功率 | 37 |
Motor Nominal Efficiency电机效率 | 92% |
Nominal rpm电机转速 | 2950 |
Frame Size (TEFC)机座号 | YE2-200L3-2 |
Service Factor服务系数 | 1.15 |
Cooling Data | |
Fluid Flow – L/min油流量 | 55 |
Heat Rejection – Fluid Clr.BTU/min热负荷 | 2408 |
Air Cooled Coolings | |
Fan Motor – kW风扇功率 | 1.2 |
Fan Motor Speed – rpm风机转速 | 1450 |
Fan Air Flow - m3/min风量 | 152 |
Maximum Allowable Static Backpressure-Pa静压 | 130 |
Fluid and Fluid/Air Receiver | |
Fluid Fill Capacity – Liter润滑油储量 | 38 |
Reservoir Fluid Capacity–Liter油气分离器油容量 | 33 |
Typical Fluid Carryover – PPM含油量 | 1-3 |
Receiver Volume – Liter油气分离器容量 | 88 |
Rated Pressure – MPa油气分离器耐压 | 1.45 |
Dimensions & Weights | |
Length – mm长 | 1850 |
Width – mm宽 | 850 |
Height – mm高 | 1250 |
Weight - kg - Water-cooled重量 | 850 |
Discharge Connection排气接口尺寸 | Rp1 1/2 |
dBA Ratings at 1 Meter (Typical) | |
Air – cooled | 70 |
Filter Rating | |
Inlet Air | 99.9% Eff. Per SAE J726C |
Main Lubricant Flow | Beta3=2,Beta 23=75 PerISO 4572 |
Capacity per GB3853 (Annex C to ISO 1217 ) | |
四、产品选型
空压机型号 | 电机功率(Kw) | 排气量（m³/min) | 排气压力(Mpa) | 外形尺寸(宽*长*高mm) | 重量(Kg) |
ES-11A螺杆空压机 | 11 | 1.7 | 0.8 | 700x1100x1080 | 280 |
ES-15A螺杆空压机 | 15 | 2.2 | 0.8 | 700x1100x1080 | 300 |
ES-18A螺杆空压机 | 18 | 2.8 | 0.8 | 780x1320x1250 | 450 |
ES-22A螺杆空压机 | 22 | 3.6 | 0.8 | 780x1320x1250 | 490 |
ES-30A螺杆空压机 | 30 | 4.9 | 0.8 | 960x1600x1429 | 650 |
ES-37A螺杆空压机 | 37 | 6.5 | 0.8 | 960x1600x1429 | 690 |
ES-45A螺杆空压机 | 45 | 8.0 | 0.8 | 1007x1860x1400 | 780 |
ES-55A螺杆空压机 | 55 | 9.6 | 0.8 | 1007x1860x1400 | 1210 |

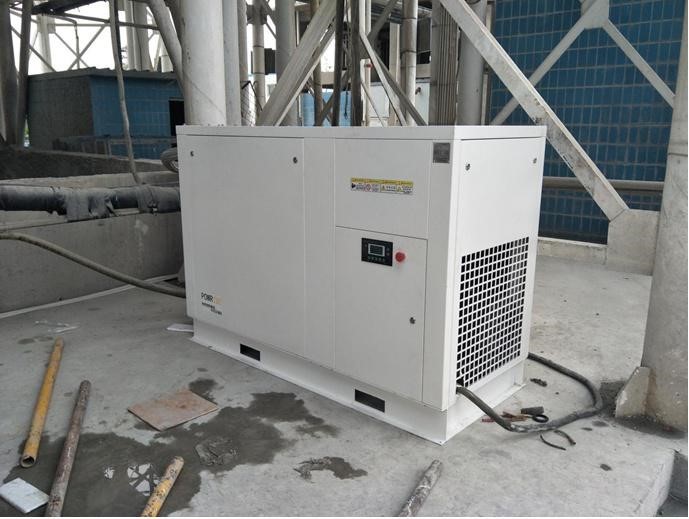

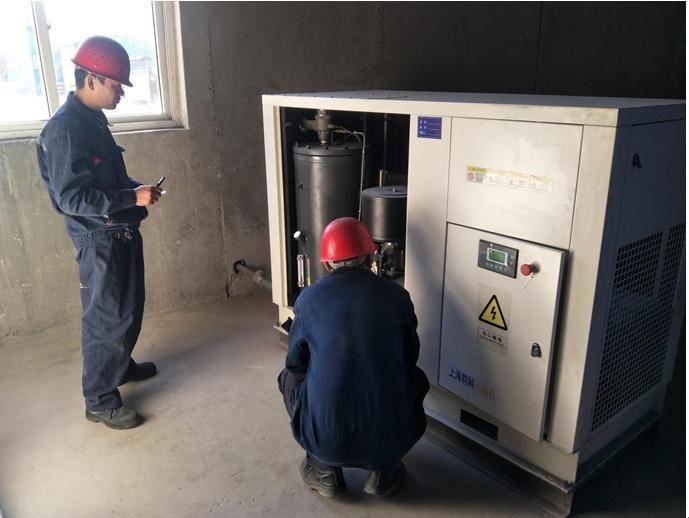

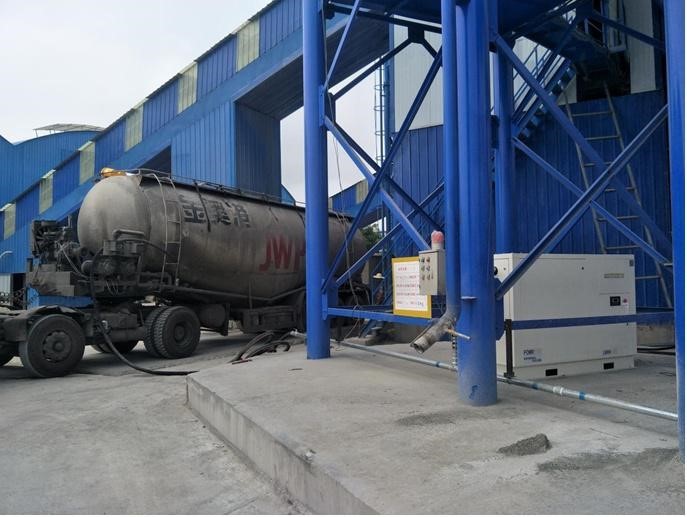

五、现场安装实拍
